Carpanelli MM71b4 0.3Kw/0.4HP 110/230V 4pole 1ph AC Metric Motor or Brakemotor
Carpanelli MM71b4 0.3Kw/0.4HP 110/230V 4pole 1ph AC Metric Motor or Brakemotor
Regular price
$232.44 USD
Regular price
$646.00 USD
Sale price
$232.44 USD
Unit price
/
per
Shipping calculated at checkout.
Couldn't load pickup availability

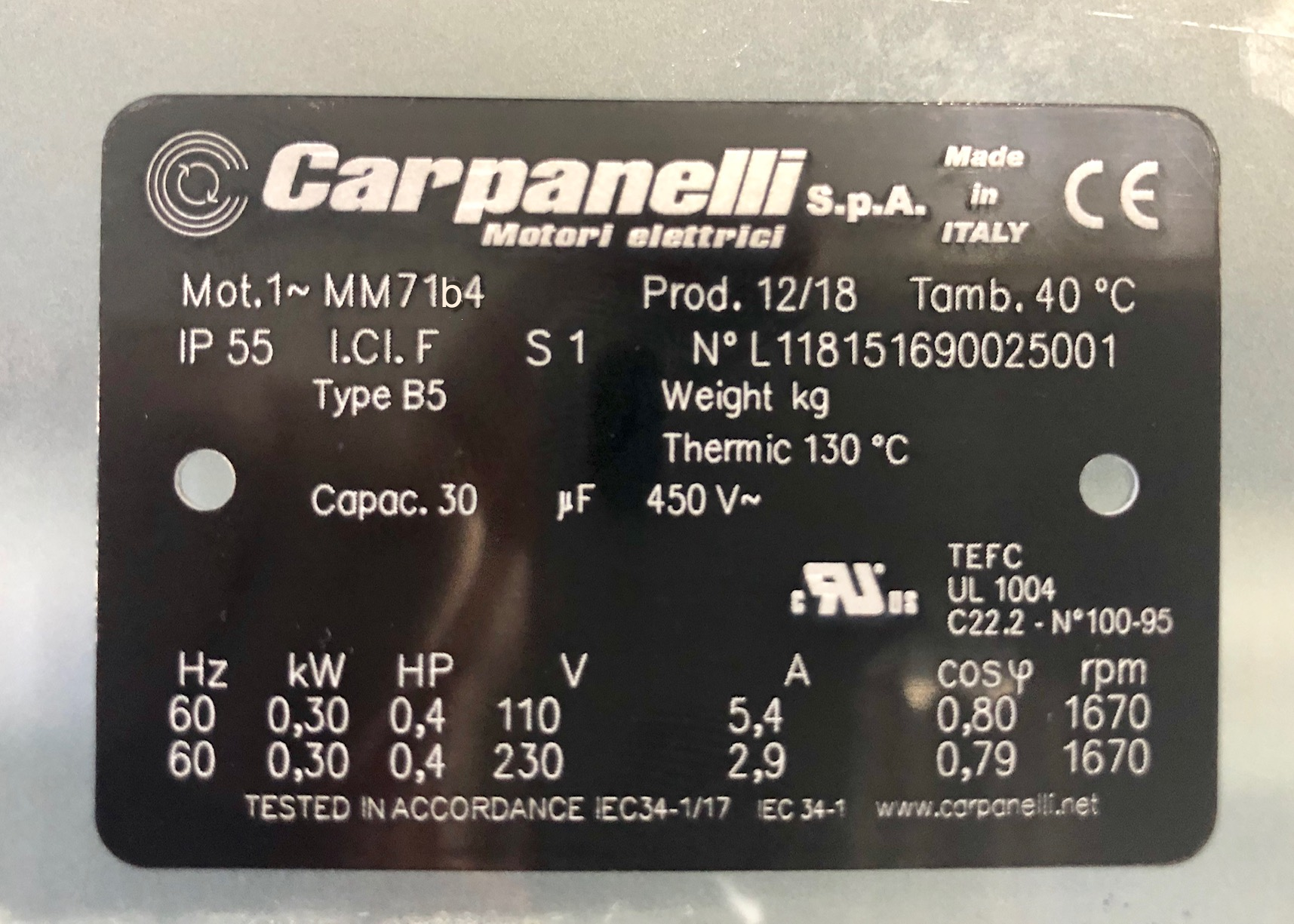

- L118151680025001
- Carpanelli 1ph AC IEC (metric) motor
- Model: MM71b4 115/230V/60Hz
- Ingress Protection Rating - IP55
- Insulation Class F
- Sealed ABEC 5 Motor Bearings (2RS)
- Service S1 (1.15 SF)
- Thermostatic Winding Protection Circuit - NC set to 130ºC.
- Select mounting on order B3, B14, B5, B35, B34.
- Features HeavyDuty Metal Capacitor Pack.
- UL/CSA/CE Listed & Approved
- Totally Enclosed Fan Cooled - TEFC
- Standard or with Solid State Start Capacitor
- Optional Spring Applied Safety Brake 104Vdc (115/230Vac) or 24Vdc.
- 100% Designed & Manufactured of Italian Components, Assembled in USA
- Wiring Diagram
Kw | Hp | J Kgm2 | Eff % |
Power Factor |
Amp@ 110V |
Amp@ 230V |
.30 | .41 | .000822 | 60 |
.80 |
5.4 |
2.9 |
Nom. Torq Nm. |
MAX Torq Nm |
Max Amp |
RPM |
Cap. µF |
Weight Kg |
Weight Lbs |
2.1 | 4 | x2.6 | 1670 | 30 | 6.5 | 14.4 |
Dimensions B3
A | B | C | D | E | F | G | G1 | H |
112 | 90 | 45 | 14 | 30 | 25 | 195 | 139 | 71 |
K | I | L | L1 | L2 | M | N | O | P |
7 | 192 | 245 | 215 | 71 | 92 | 92 | 138 | M4 |
Q | R | U | U1 | V | X | Y | Z | |
40 | 52 | 108 | 136 | 11 | 12 | 124 | 138 |
Dimensions B5 (see illustration)
A | B | C | D | E | F | G | I | L1 |
110 | 130 | 160 | 14 | 30 | 25 | 10 | 204 | 215 |
L2 | M | N | P | Q | R | S | Y | Z |
71 | 92 | 92 | 3.5 | 40 | 52 | 10 | 124 | 138 |
Dimensions B14 (see illustration)
A | B | C | D | E | F | G | I | L1 |
70 |
85 | 105 | 14 | 30 | 25 | M6 | 192 | 215 |
L2 | M | N | P | Q | R | S | Y | Z |
71 | 90 | 90 | 2.5 | 40 | 52 | 12 | 124 | 138 |
Dimensions Shaft (see illustration)
a | b | c | d | e | f | g | h | t |
14 |
30 | M5 | 13 | 18 | 20 | 5 | 5 | 16 |
